异辛基三乙氧基硅烷膏状浸渍剂（无色硅烷）

异辛基三乙氧基硅烷膏状浸渍剂（无色硅烷）

产品概述

1. 是水性、无溶剂型的硅烷膏体建筑防水剂。它是专用于普通混凝土和钢筋混凝土的优质防水剂。

主要特性

1. 大幅降低混凝土对水和氯盐的吸收

2. 全面保护道路混凝土免受除冰盐的腐蚀

3. 良好的抗碱性

4. 优异的渗透深度

5. 与涂料保持良好的附着力

6. 无溶剂型，水性，且对环境无害

7. 抵挥发性

8. 良好的触变性，大幅减小施工损失

异辛基三乙氧基硅烷膏状浸渍剂是一种特殊的浸渍剂，它拥有良好的触变性，因此在浸渍普通混凝土或钢筋混凝土时，有着非常好的施工性。与普通液体产品不同的是，膏体硅烷一次施工就可以达到所需的厚度。硅烷渗透进基材的时间通常为30分钟至几小时不等，确切的渗透时间视混凝土的孔隙率和强度等级差异而不同。通过与基材进行反应，硅烷转换成交联硅树脂，在施工时，首先会在基层表面形成膏体涂层，稍后则会完全消失。由于硅烷膏体的活性成分与传统的液体硅烷产品是相似的，因此它不会堵塞混凝土毛细孔，不会影响混凝土的透气性。

硅烷膏体在混凝土中能形成较深的渗透深度，由此可以提供最佳的混凝土保护方案：避免混凝土吸入谁和有害物质，同时也可保护混凝土免受冻融循环的破坏。值得注意的是“渗透深度”和”水珠效果“两者的区别：后者只是由防水材料在基材表面形成的憎水效果，这种效果只是一种表面现象，在基材保护中仅为次要作用。使用硅烷膏体对混凝土浸渍后，在初期只会有普通的水珠效果，随着时间的延长，这种效果会更加明显。

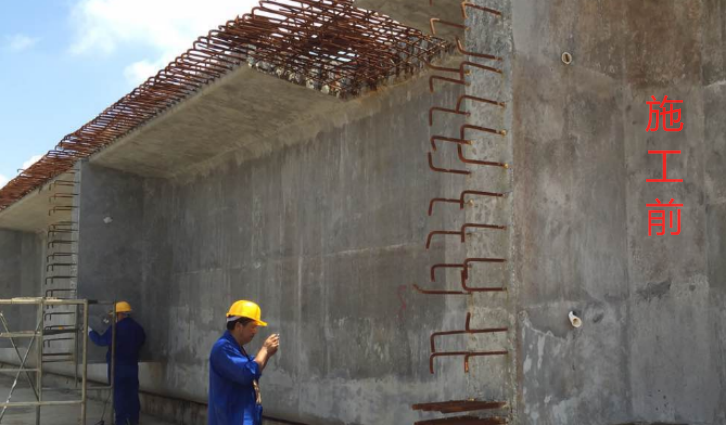

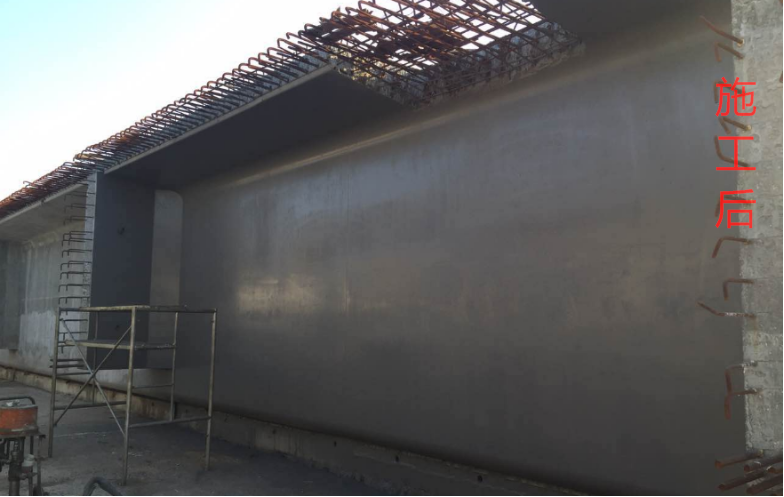

施工工艺

最佳的施工工艺是采用无气喷涂设备，使用这种设备可以保持该材料的物理性能，并可轻易控制喷涂厚度。如果用于小面积的施工，则可以采用毛刷、羊毛辊或者铲刀作为施工工具。

在立面或者头顶部位，即使用300g/m²的用量，该材料也不会流挂损失。由于不同基材具有不同的特性，因此具体量需要根据基材的实际情况来决定。如果基材表面较密实或吸收性不好，建议用量不超过200g/m²，这种情况下，硅烷可能需要几个小时的时间才能完全渗透。由于混凝土的碱性，当用量过多时，膏体有可能会产生液体并有少量流挂。可以在任何时候进行第二次涂刷，但通常来说，一次涂刷即可满足要求。

为保证混凝土的凝结完全，硅烷浸渍处理的最佳时间是混凝土浇筑4周后，在施工前，需对混凝土表面进行清理。首先去除混凝土表面的脱模油以及残留水泥浆，再使用毛刷或者压缩空气将灰尘等杂质去除。对于长期风化的表面，则可以采用高温蒸汽对尘土或油污等杂质进行前期处理。

贮存

1. 每一批产品的标签上注明了产品的“最佳使用日期”。

2. 如果材料存放超过产品标签上“最佳使用日期”，并不意味着该产品失效。在这种情况下，使用前请先对产品进行质量检测。

产品数据

本文由晶石建材（www.ahjstc.com）整理发布，未经允许请勿随意盗用或转载。
